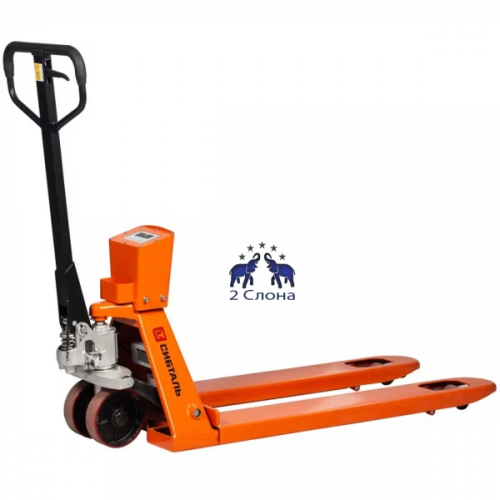

Тележка ручная гидравлическая с весами представляет собой устройство, состоящее из вилочной металлической конструкции, оснащенной колесами для ее перемещения, ручки управления процессом подъема и перемещения, гидравлического узла, весами.
Вилы тележки изготовлены из листовой стали методом штамповки.
Все элементы конструкции соединены качественными сварочными швами.
На тележке установлен гидравлический узел (домкрат).
С помощью узла происходит поднятие и опускание перемещаемого груза.
Управление подъемом и перемещением тележки происходит вручную.
При этом горизонтальное перемещение достигается при ручной тяге ручки в нужную сторону, а подъемом – при маятниковом движении ручки.
Спуск осуществляется нажатием рычага ручки.
Гидравлический узел расположен на поворотной паре колес, с помощью которых можно свободно ориентировать тележку в пространстве.
Рычаг соединен с гидравлическим узлом тележки.
Весы состоят из тензодатчиков, расположенных в вилочной конструкции тележки, а также блока управления и аккумуляторной батареи, расположенных на вилочной конструкции.
|
Модель
|
|
АСR-ES 2500
|
|
Макс, высота вил(мм)
|
A
|
195
|
|
Мин. высота вил (мм)
|
B
|
75
|
|
Длина вил (мм)
|
C
|
1150
|
|
Ширина вил (мм)
|
D
|
540
|
|
Ширина одной вилы (мм)
|
E
|
160
|
|
Высота рамы (мм)
|
F
|
620
|
|
Высота тележки с ручкой (мм)
|
G
|
1190
|
|
Общая длина (мм)
|
H
|
1600
|
|
НПВ (Наибольший предел взвешивания) кг
|
|
2500
|
|
Дискретность (кг)
|
|
0,5
|
|
Погрешность (%)
|
|
± 0.05
|
|
Зарядное устройство
|
|
240В/50Гц/0,26А - 7В/1000мА
|
|
Аккумуляторная батарея
|
|
6В 4Ач/20HR
|
|
Размер роликов (мм)/ материал покрытия
|
|
70*70, полиуретан
|
|
Размер рулевого колеса (мм)/ материал покрытия
|
|
180*50, полиуретан
|
|
Вес нетто (кг)
|
|
104
|
Складская тележка состоит из нескольких ключевых элементов:
1. Металлическая рамная конструкция: Основу устройства составляет прочная металлическая рама, изготовленная методом штамповки из листовой стали. Она включает два параллельных профиля, между которыми расположены рабочие вилы.
2. Гидравлический узел (домкрат): Подъемный механизм основан на гидравлике. Домкрат позволяет поднимать груз благодаря насосному устройству, приводимому в движение рычагом.
3. Колеса и ролики: Тележка оснащена двумя большими опорными колесами и парой небольших направляющих роликов спереди. Это обеспечивает устойчивость и легкость маневрирования.
4. Система взвешивания: Встроенная система измерения веса реализована посредством тензометрического датчика, расположенного непосредственно в вилочной части тележки. Блок управления выводит показания массы на дисплей, позволяя контролировать вес перевозимого груза.
5. Аккумуляторная батарея: Питание электронной системы осуществляется от встроенного аккумулятора, обеспечивающего длительное автономное использование весового оборудования.
6. Управление: Процесс передвижения и подъёма груза контролируется оператором путем манипуляций с ручкой управления. Горизонтальное перемещение выполняется простым толканием ручки вперед или назад, а вертикальное поднимание груза осуществляется ритмичным качанием рукоятки вверх-вниз.
7. Опускание груза: Операция спуска производится автоматически при помощи специального механизма, связанного с гидродомкратом.
8. Крепление узлов: Основные элементы тележки надежно соединяются друг с другом качественными сварочными швами, обеспечивая прочность и долговечность изделия.
Складская тележка с весами «СибТаль» является надежным помощником в логистике предприятий различного уровня и востребованным оборудованием на современных складах.
