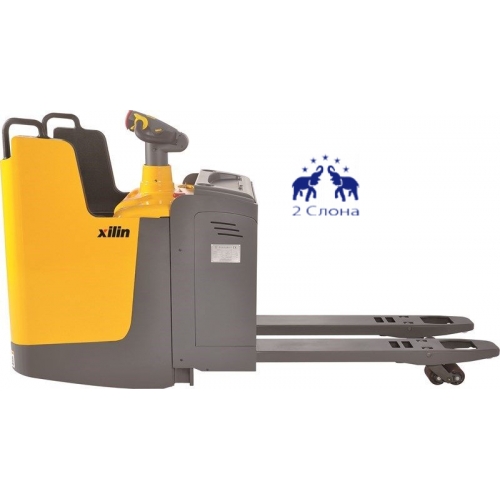

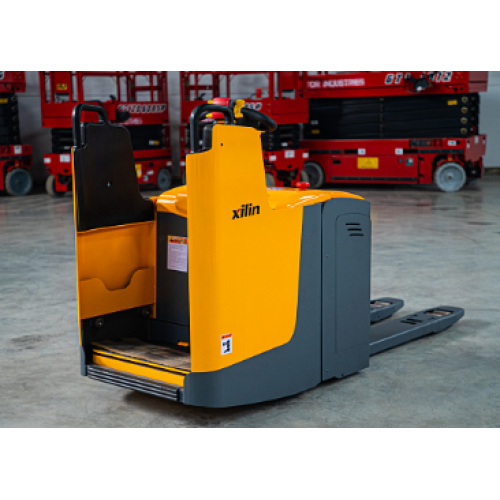

Тележка электрическая 2000 кг 1150 мм XILIN CBD20L с закрытой платформой 24/280 В/Ач
Тележка гидравлическая самоходная CBD применяется для транспортировки грузов на поддонах, широко используется на фабриках, в магазинах, на складах и т.д. в разных сферах. Это оборудование для погрузочно-разгрузочных работ с небольшой высотой подъема, и оно может использоваться для транспортировки всех видов тяжелых грузов. Тележка для перемещения грузов на поддонах обеспечивает плавный безопасный подъем, проста в эксплуатации, качество ее исполнения обеспечивает надежность в обращении.
Тележка разработана для транспортировки товаров на горизонтальных поверхностях. Она может поднимать поддоны с открытой нижней частью или диагональные поддоны, а также трубчатые каркасы вне области колес нагрузки. Подходящая температура окружающей среды: от -25°C до 40 °C. Высота над уровнем моря – не более 1000 м.
Запрещается использовать тележку в легковоспламеняющейся, взрывоопасной или агрессивной среде, запрещены контакты с кислотами и щелочами.
Инструкции по правильному использованию и применению промышленных тележек поставляются вместе с тележкой. Инструкции являются частью настоящего руководства по эксплуатации и должны соблюдаться. Национальные инструкции применяются в полном объеме.
Тележка, описанная в настоящем руководстве для оператора, является промышленной тележкой, разработанной для подъема и транспортировки грузов.
Электрическая тележка работает от аккумуляторной батареи и приводится в движение электромотором. Этот вид тележки перемещается с помощью зубчатой передачи. Вилы поднимаются с помощью двигателя постоянного тока и гидравлического привода, которые приводят в движение гидравлический цилиндр вверх и вниз для подъема вил с грузом.
|
Модель
|
|
CBD20L
|
|
Артикул
|
|
1013545
|
|
Тип передвижения
|
|
Электрическая
|
|
Тип управления (ручной, пешеходный, стоячий,
сидячий, комплектация)
|
|
Сидячий
|
|
Номинальная нагрузка
|
Q(Кг)
|
2000
|
|
Расстояние до центра нагрузки
|
c(мм)
|
600
|
|
Передний свес
|
x(мм)
|
865
|
|
Колесная база
|
Y(мм)
|
1350
|
|
Вес (включая аккумулятор)
|
Кг
|
820
|
|
Нагрузка на ось, передняя / задняя, груженая
|
Кг
|
1200/1620
|
|
Нагрузка на ось, передняя / задняя, без нагрузки
|
Кг
|
700/120
|
|
Колесо (резина, эластичность, пневматика, ПУ)
|
|
PU
|
|
Размер переднего колеса
|
|
Φ250×80
|
|
Размер заднего колеса
|
|
Φ82×126（98）
|
|
Дополнительное колесо (размер)
|
|
Φ127×57
|
|
Кол-во колес, передний / задний (x = ведущее колесо)
|
|
1X+2/2（4）
|
|
Колесная база перед
|
b10(мм)
|
490
|
|
Колесная база, задняя
|
b11(мм)
|
370
|
|
Высота подъема
|
h3(мм)
|
120
|
|
Высота подхвата
|
h13(мм)
|
82
|
|
Полная длина
|
l1(мм)
|
2270
|
|
Длина до лица вил
|
l2(мм)
|
1120
|
|
Ширина кузова
|
b1(мм)
|
773
|
|
Размер вил
|
S/e/l(мм)
|
54×180×1150
|
|
Общая ширина вил
|
b5(мм)
|
550
|
|
Дорожный просвет
|
m2(мм)
|
28
|
|
Ширина прохода для поддонов 1000х1200 поперек
|
Ast(мм)
|
2470
|
|
Ширина прохода для поддонов 800х1200 по длине
|
Ast(мм)
|
2520
|
|
Радиус поворота
|
Wa(мм)
|
2020
|
|
Скорость движения с грузом / без груза
|
Км/ч
|
8.5/9
|
|
Скорость подъема с грузом / без груза
|
м/с
|
0.039/0.056
|
|
Скорость опускания с грузом / без груза
|
м/с
|
0.064/0.050
|
|
Максимум. преодолеваемый подъем, груженый / пустой
|
%
|
8/17
|
|
Дорожный тормоз
|
|
электромагнитный
|
|
Мощность приводного двигателя
|
кВ
|
1.5
|
|
Мощность двигателя подъема
|
кВ
|
1.2
|
|
Напряжение аккумулятора / номинальная емкость
|
В/Ач
|
24/280（240）
|
|
Вес батареи
|
Кг
|
250（225）
|
|
Размер батареи (длина x ширина x высота)
|
мм
|
650×249×504（535）
|
|
Уровень шума на месте оператора согласно DIN12053
|
Дб(A)
|
70
|
