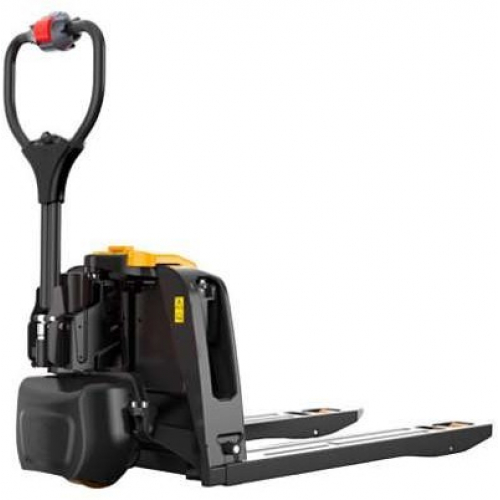

Тележка электрическая 1500 кг 1150 мм TOR EPF-4 Li-ion 24/20 В/Ач (F4)
Тележка имеет прочное стальное шасси, передвигается на рулевом колесе и двойных подвилочных роликах, что обеспечивает устойчивость даже при высоких нагрузках.
Тележка останавливается с помощью системы рекуперативного торможения и оснащена автоматическим электромагнитным стояночным тормозом.
За подъем груза отвечает гидроцилиндр, который приводит в действие подъемный вал, передающий усилие подъема на подвилочные ролики с помощью подвилочных тяг.
Рукоятка управления используется для плавного руления, торможения и контроля скорости движения. Кнопками звукового сигнала, подъема и опускания можно управлять одной рукой без изменения хвата.
Длина рукоятки обеспечивает плавность поворота и безопасное расстояние до тележки. Пружина всегда возвращает рукоятку управления в вертикальное положение, что автоматически активирует тормоз.
В тележках применена новая оригинальная конструкция шасси с передней и задней рамами. В модель F4 могут быть установлены две литий- ионные батареи. Если одна из них разрядится, то ее можно без усилий удалить с боковой стороны, а вторая батарея будет поддерживать дальнейшую работу тележки. В модели F2/F3 устанавливается одна литий-ионная батарея.
Электронный контроллер управляет электрическими функциями и отвечает за безопасность.
Одноцилиндровая конструкция с двухсторонним штоком проста, надежна и обеспечивает хорошую синхронность подъема.
Выключатель с ключом защищает тележку от использования посторонними лицами. Эргономичный дизайн гарантирует безопасность и простоту эксплуатации.

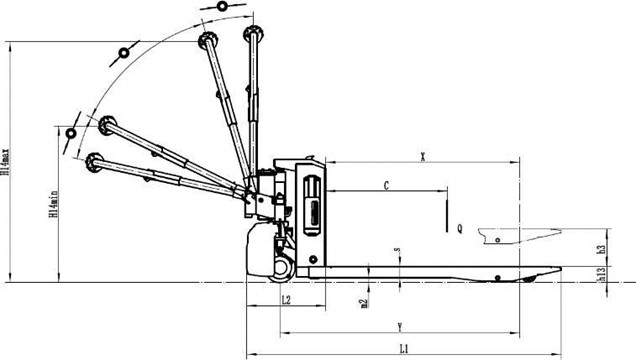

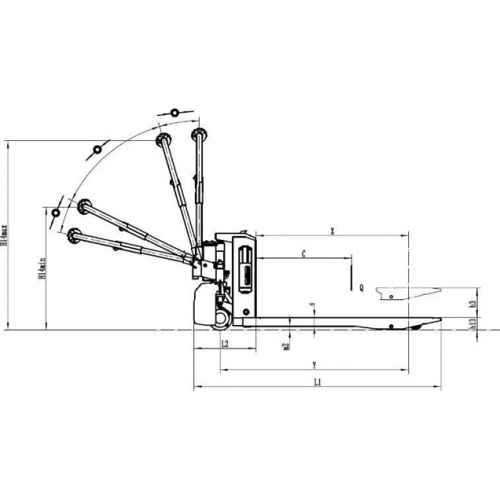

Эксплуатационные характеристики стандартной тележки
|
Основные данные
|
|
1.1
|
Артикул
|
|
|
1051072
|
|
1.2
|
Модель
|
|
|
EPF-4
|
|
1.3
|
Источник питания
|
|
|
Аккумуляторная батарея
|
|
1.4
|
Тип управления (положение оператора)
|
|
|
Сопровождаемая (пешее)
|
|
1.5
|
Номинальная грузоподъемность
|
Q
|
кг
|
1500
|
|
1.6
|
Центр загрузки вил
|
c
|
мм
|
600
|
|
1.8
|
Расстояние от оси подвилочных роликов до спинки вил
|
x
|
мм
|
950
|
|
1.9
|
Колесная база
|
y
|
мм
|
1180
|
|
Вес
|
|
2.1
|
Общая масса
(с аккумуляторной батареей)
|
|
кг
|
120
|
|
2.2
|
Нагрузка на ось (с грузом), ведущая ось/ со стороны грузовых вил
|
|
кг
|
480/1140
|
|
2.3
|
Нагрузка на ось (без груза), ведущая ось/со стороны грузовых вил
|
|
кг
|
90/30
|
|
Колеса, шасси
|
|
3.1
|
Материал шин: рулевые колеса /
подвилочные ролики
|
|
|
Полиуретан / полиуретан
|
|
3.2.1
|
Размер рулевых колес
(диаметр × ширина)
|
|
мм
|
Ø210x70
|
|
3.3.1
|
Размер подвилочных роликов (диаметр × ширина)
|
|
мм
|
Ø80x60 (Ø74x88)
|
|
3.4
|
Вспомогательные опорные колеса (диаметр × ширина)
|
|
мм
|
/
|
|
3.5
|
Количество колес, передние/задние
(х - ведущие)
|
|
мм
|
1x2/4 (1x2/2)
|
|
3.6
|
Колея передних колес
|
b10
|
мм
|
/
|
|
3.7
|
Колея задних колес (со стороны груза)
|
b11
|
мм
|
410
|
|
Размеры
|
|
4.4
|
Высота подъема
|
h3
|
мм
|
105
|
|
4.9
|
Высота рукоятки в рабочем положении мин./макс.
|
h14
|
мм
|
750/1190
|
|
4.15
|
Высота подхвата
|
h13
|
мм
|
82
|
|
4.19
|
Общая длина
|
l1
|
мм
|
1550
|
|
4.20
|
Длина до торца вил
|
l2
|
мм
|
325
|
|
4.21
|
Общая ширина
|
b1/
|
мм
|
590
|
|
|
|
b2
|
|
|
|
4.22
|
Размер вилы
|
s/ e/
l
|
мм
|
55x150x1150
|
|
4.25
|
Общая ширина вил
|
b5
|
мм
|
560
|
|
4.32
|
Дорожный просвет в середине колесной базы
|
m2
|
мм
|
25
|
|
4.34.1
|

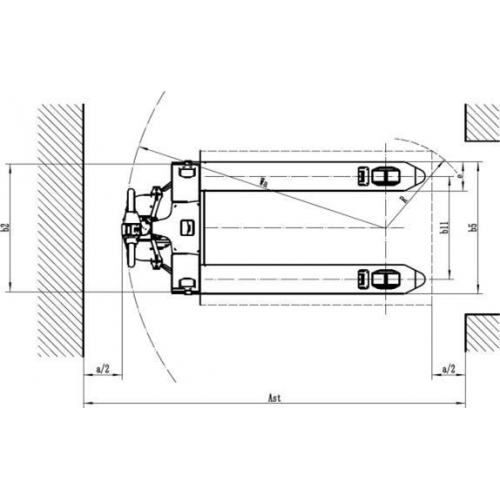

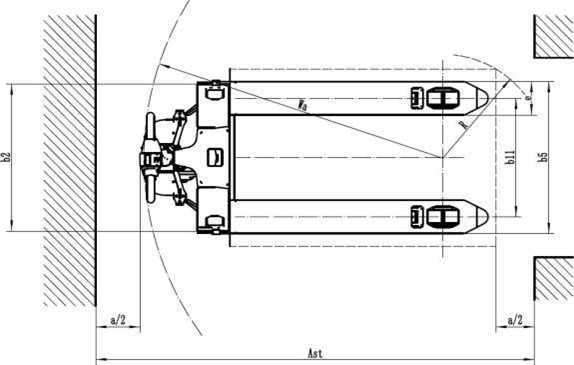

Ширина прохода паллет 1000×1200, поперек
|
Ast
|
мм
|
2160
|
|
4.34.2
|
Ширина прохода для паллет 800×1200, вдоль
|
Ast
|
мм
|
2025
|
|
4.35
|
Радиус поворота
|
Wa
|
мм
|
1360
|
|
Производительность
|
|
5.1
|
Скорость движения с грузом/без груза
|
|
км/ч
|
4 / 4,5
|
|
5.2
|
Скорость подъема вил с грузом/без груза
|
|
мм/с
|
17 / 20
|
|
5.3
|
Скорость опускания вил с грузом/без груза
|
|
мм/с
|
46 / 58
|
|
5.8
|
Преодолеваемый уклон, с грузом/без груза
|
|
%
|
5 \16
|
|
5.10
|
Рабочий тормоз
|
|
|
Электромагнитный
|
|
Электродвигатели, аккумулятор
|
|
6.1
|
Мощность тягового двигателя S2 60 мин
|
|
кВт
|
0,75
|
|
6.2
|
Мощность двигателя подъема S3 15%
|
|
кВт
|
0,5
|
|
6.4
|
Напряжение / емкость батареи K5
|
|
В/ А·ч
|
24 / 20
|
|
6.5
|
Вес аккумуляторной батареи
|
|
кг
|
5
|
|
Прочее
|
|
8.1
|
Тип контроллера ходового двигателя
|
|
|
DC
|
|
10.5
|
Тип рулевого управления
|
|
|
Механическое
|
|
10.7
|
Уровень шума для уха оператора
|
|
дБ(A)
|
<74
|
a = 200 мм
