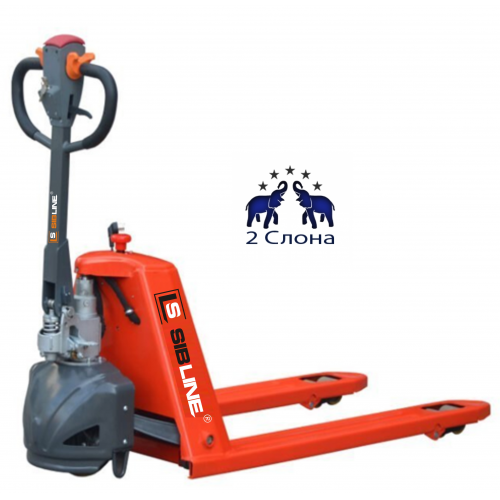

Электрическая самоходная тележка используется как внутри складское подъёмно-транспортное средство для спуска/подъема и перемещения ящиков, паллетированного и тарного грузов в производственных помещениях, например, на складах внутри стеллажных систем, так и как средство погрузки/разгрузки автотранспорта, согласно условиям настоящего руководства пользователя.
Одной из основных составных частей электрической тележки является аккумулятор, служащий основным источником энергии, а также двигатель переменного тока, выступающий в качестве движущей силы, который передает крутящий момент посредством редуктора. Функция подъема вил напрямую зависит от исправности гидравлической системы в целом.
С помощью гидроузла происходит поднятие и опускание перемещаемого груза. Управление подъемом тележки происходит вручную при маятниковом движении ручки. Спуск осуществляется нажатием рычага ручки. Гидравлический узел расположен на поворотном колесе, с помощью которого можно свободно ориентировать тележку в пространстве. Рычаг соединен с гидравлическим узлом тележки. При этом горизонтальное перемещение тележки происходит с помощью электродвигателя.

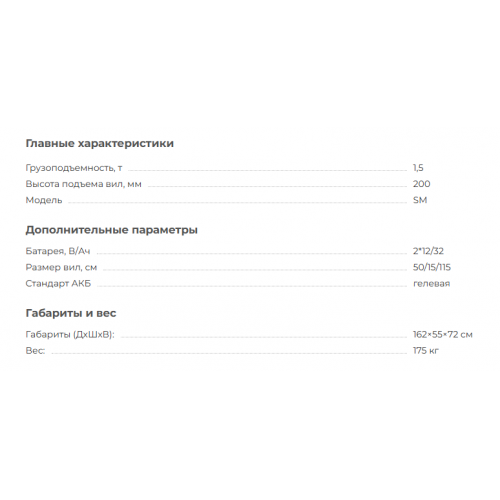

Mодель
SМ15
Тип привода
Электрический
Положение оператора
Пеший
Грузоподъемность
Q (кг)
1500
Центр загрузки
c (мм)
600
Расстояние от спинки вил и подвилочными роликами
x (мм)
944
Колесная база
y (мм)
1243
Вес с АКБ
kg
175
Материал шин
PU
Размер ведущего колеса
Φ×ш(мм)
Φ210×70
Размер подвилочного ролика
Φ80×60
Кол-во колес, переднее/заднее (x=ведущее колесо)
1x/4
Ширина
b11 (мм)
400/535
Высота подъема
h3 (мм)
200
Высота без ручки/ с ручкой
h14 (мм)
720/1090
Минимальная высота вил
h13 (мм)
85
Общая длина
l1 (мм)
1620
Длина
l2 (мм)
470
Общая ширина
b1/ b2 (мм)
550/685
Размер вил
s/e/l (мм)
50/150/1150
Ширина вил
b5 (мм)
Дорожный просвет
m2 (мм)
35
Ширина прохода для поддонов в поперечном направлении 1000*1200
Ast (мм)
1825
Ширина прохода для поддонов 1000*1200 в длину
1875
Радиус разворота
Wa (мм)
1415
Скорость движения с грузом/без груза
(км/ч)
4.2/4.5
Преодолеваемый подъем с грузом/без груза
(%)
3/10
Тормоз
Электромагнитный
Мотор передвижения
(кВт)
0.75
Мотор подъема
-
Зарядное устройство
24В 5А встроенное
Напряжение батареи/номинальная емкость
(В/Ач)
2*12/32 (GEL)
Вес батареи(±5%)
(кг)
10,1*2
Тип управления приводом
DC
Уровень шума
(dB(A))
≤70
Тип рулевого управления
Ручное
